Isang Komprehensibong Pagsusuri ng Proseso ng FPC Flash Plating

Ang mga flexible printed circuit boards (FPCs) ay isang kailangang-kailangan na bahagi ng mga modernong elektronikong device, na nasa lahat ng dako mula sa mga natitiklop na screen ng smartphone hanggang sa mga precision na probe sa mga medikal na device. Ang flash plating ay isang pangunahing proseso ng pagmamanupaktura na nagbibigay-daan sa mataas na pagganap at mataas na pagiging maaasahan sa mga FPC.

Pangkalahatang-ideya ng Proseso: Ang Kumpletong Paglalakbay mula sa Pagbabarena hanggang sa Copper Plating

Ang proseso ng flash plating sa pagmamanupaktura ng FPC ay isang serye ng mga tumpak na operasyon. Ang buong proseso ay nagsisimula sa pagbabarena, na lumilikha ng mga landas para sa mga koneksyon sa circuit sa nababaluktot na substrate. Susunod ay ang proseso ng copper plating, kung saan ang isang manipis na layer ng tanso ay chemically na idineposito sa mga dingding ng butas, na nagtatatag ng isang conductive foundation para sa kasunod na electroplating.

Ang pangunahing bahagi ng proseso ng flash plating ay nasa salitang "flash," na nangangailangan ng isang kritikal na plating layer upang makumpleto sa loob lamang ng 3 minuto. Ang manipis at pare-parehong tansong layer na ito ay ang pundasyon para sa kasunod na pagproseso. Pagkatapos, magsisimula ang dry film lamination stage, na tinatakpan ang ibabaw ng board ng isang photosensitive film upang maghanda para sa pagbuo ng pattern ng circuit.

Tinutukoy ng mga yugto ng pagkakalantad at pag-unlad ang tumpak na hugis ng circuit. Sa pamamagitan ng liwanag at kemikal na paggamot, ang hindi ginustong dry film ay inalis, na inilalantad ang mga lugar na nangangailangan ng pangalawang tansong plating. Ang panghuling pangalawang tansong plating ay nagpapalapot sa circuit sa kinakailangang kapal ng pagganap, na tinitiyak ang matatag at maaasahang kasalukuyang paghahatid.

Ang bawat hakbang ay parang isang meticulously choreographed sayaw; kahit na ang isang bahagyang paglihis ay maaaring humantong sa mga functional na depekto sa buong circuit board. Ang pangangailangang ito para sa katumpakan ay kung bakit ang pagmamanupaktura ng FPC ay kilala bilang "precision art ng industriya ng electronics."

Pangunahing Teknolohiya: Espesyal na Pagtrato sa mga Lugar na Baluktot

Sa pagmamanupaktura ng FPC, ang paghawak ng mga baluktot na lugar ay isa sa mga pinakamahirap na aspeto. Upang matiyak ang pagiging maaasahan ng circuit board sa panahon ng paulit-ulit na baluktot, ang tansong kalupkop ay hindi pinapayagan sa mga baluktot na lugar. Ito ay isa sa mga pangunahing pagkakaiba sa pagitan ng FPC at matibay na pagmamanupaktura ng PCB.

Ang bending area ay ang "joint" ng FPC. Kung ang lugar na ito ay naka-copper-plated din, ang tumaas na kapal ng copper foil ay makakabawas sa flexibility ng materyal. Sa paglipas ng panahon, ang paulit-ulit na pagyuko ay magdudulot ng pagkapagod na pag-crack ng tansong layer, na lubhang makakaapekto sa habang-buhay ng produkto.

Sa aktwal na produksyon, ang hindi naka-plated na baluktot na mga lugar ay bahagyang mas malaki kaysa sa purong adhesive openings. Ito ay upang maiwasan ang pagpasok ng copper plating solution sa mga baluktot na lugar. Tinitiyak ng disenyong ito na "nakareserbang espasyo" na hindi maaapektuhan ang pag-andar ng circuit habang pinapalaki ang proteksyon ng flexibility ng baluktot na lugar.

Ang paggamot sa mga kasukasuan ay pantay na mahalaga. Ang mga pagtutukoy ng pagmamanupaktura ay tahasang nangangailangan na ang mga joint ay hindi matatagpuan sa mga delamination area at dapat gumamit ng kulot na disenyo. Ang disenyong ito ay epektibong nagpapakalat ng stress, na pumipigil sa pagkasira ng magkasanib na dulot ng konsentrasyon ng stress.

Isipin ang foldable screen ng isang smartphone, na sumasailalim sa dose-dosenang, kahit daan-daang, ng mga liko araw-araw. Ito ang perpektong pagpapatupad ng mga detalye ng prosesong ito na nagsisiguro na ang device ay hindi mabibigo dahil sa mga malfunction ng FPC sa pangmatagalang paggamit.

Tumpak na Kontrol: Dalawahang Kinakailangan ng Oras at Lugar Ang salitang "flash" sa pangalan ng proseso ng flash plating ay sumasalamin sa kinakailangan ng bilis ng hakbang na ito. Ang mga pamantayan ng industriya ay malinaw na nagsasaad na ang flash plating ay dapat makumpleto sa loob ng 3 minuto. Ito ay hindi isang arbitrary na setting ng oras, ngunit sa halip ang pinakamainam na solusyon na nakuha mula sa malawak na eksperimento at aktwal na karanasan sa produksyon.

Masyadong maikli ang oras ay nagreresulta sa hindi sapat na deposition ng tanso, hindi nakapagbibigay ng sapat na conductive base para sa mga susunod na proseso; masyadong mahaba ang oras ay maaaring humantong sa hindi pantay na mga layer ng tanso, na nagreresulta sa magaspang na butil at hindi sapat na pagdirikit. Ang 3 minutong window ng oras ay nakakamit ng perpektong balanse sa pagitan ng kahusayan at kalidad.

Ang pangalawang yugto ng paglalagay ng tanso ay may ibang pokus. Dito, ang lugar ng tansong kalupkop ay dapat na tiyak na tinukoy. Ang kinakailangang ito, na tila simple, ay talagang nauugnay sa maraming aspeto tulad ng kontrol sa kalidad ng produkto, pamamahala sa gastos, at kakayahang masubaybayan.

Direktang nakakaapekto ang copper plating area sa resistensya at kapasidad ng kasalukuyang dala ng huling produkto. Ang tumpak na kontrol sa lugar ay nangangahulugan ng tumpak na kontrol sa pagganap ng circuit, na isa sa mga pangunahing pagkakaiba sa pagitan ng mga high-end na FPC at mga ordinaryong produkto.

Mula sa isang pananaw sa gastos, ang tanso ay isa sa mga pangunahing gastos sa materyal sa pagmamanupaktura ng FPC. Ang tumpak na kontrol sa lugar ng paglalagay ng tanso ay maaaring maiwasan ang hindi kinakailangang basura ng materyal, na maaaring magdala ng makabuluhang pagtitipid sa gastos sa mass production. Higit sa lahat, ang data ng lugar ay nagbibigay ng batayan para sa pagsubaybay sa kalidad; sa sandaling magkaroon ng problema sa produkto, maaari itong mabilis na masubaybayan pabalik sa mga partikular na parameter ng proseso.

Quality Assurance: Tinitiyak ng Multi-layered Control ang mga Zero Defect

Ang pagiging maaasahan ng mga FPC ay nagsisimula sa bawat detalye ng disenyo ng proseso. Bilang karagdagan sa espesyal na paggamot ng mga baluktot na lugar at mga kasukasuan, maraming mga layer ng mga hakbang sa pagkontrol sa kalidad ay ipinatupad sa buong proseso.

Sa yugto ng dry film lamination pagkatapos ng flash plating, ang pagkakapareho ng kapal ng pelikula ay direktang nakakaapekto sa exposure at development effects. Ang mga modernong linya ng produksyon ay karaniwang nilagyan ng mga online na sistema ng pagsubaybay upang sukatin ang kapal ng pelikula sa real time at awtomatikong ayusin ang mga parameter ng proseso upang matiyak ang pagkakapare-pareho.

Tinutukoy ng katumpakan ng yugto ng pagkakalantad ang kalinawan ng pattern ng circuit. Ang mga advanced na exposure machine ay gumagamit ng direktang laser imaging na teknolohiya, na nagpapagana sa paggawa ng mga linewidth at mga puwang na mas maliit sa 10 micrometer, na nakakatugon sa mga kinakailangan sa disenyo ng mga high-density na FPC ngayon.

Ang kontrol sa kalidad sa pangalawang yugto ng paglalagay ng tanso ay partikular na kritikal. Bukod sa kontrol sa lugar, ang kapal ng tansong layer, pagkakapareho, at istraktura ng kristal ay nangangailangan ng mahigpit na pagsubaybay. Ang mga modernong linya ng electroplating ay karaniwang nilagyan ng X-ray thickness gauge at electrochemical analyzer upang subaybayan ang kalidad ng plating sa real time.

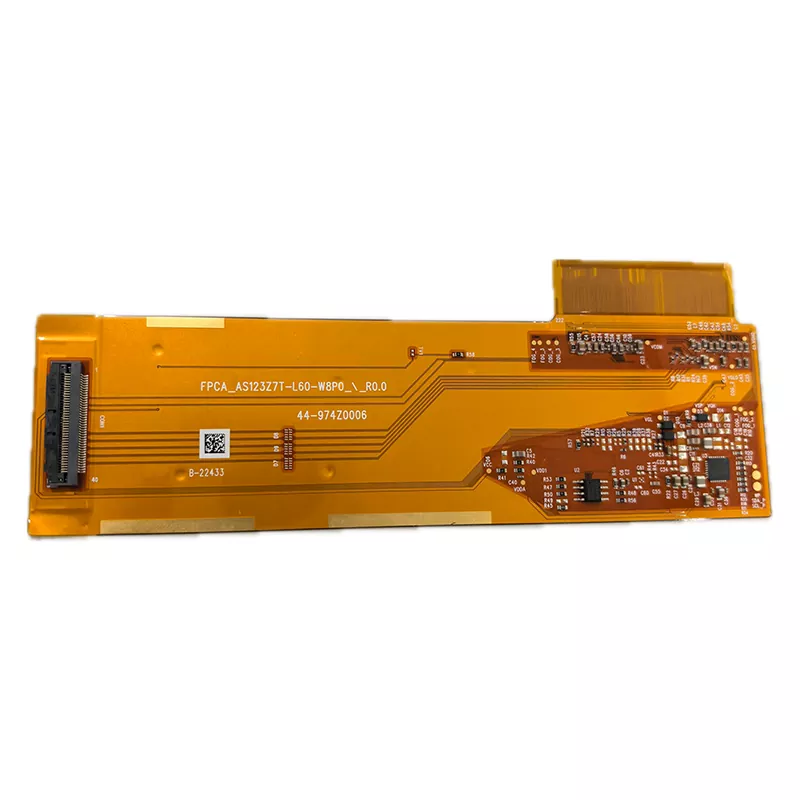

Tinitiyak ng mga multi-layered na hakbang sa pagkontrol sa kalidad na ang panghuling produkto ay nakakatugon sa mahigpit na mga kinakailangan ng iba't ibang larangan, mula sa consumer electronics hanggang sa automotive electronics at mga medikal na aparato. Sa mga automotive application, maaaring kailanganin ng mga FPC na makatiis sa mga pagkakaiba-iba ng temperatura mula -40°C hanggang 125°C; sa mga medikal na aparato, dapat na matiyak ang pangmatagalang katatagan at biocompatibility.

Ang proseso ng flash plating ay tulad ng sining ng "pagguhit" ng mga circuit sa isang nababaluktot na substrate; ang bawat hakbang ay naglalaman ng paghahangad ng mga inhinyero ng balanse sa pagitan ng katumpakan at flexibility. Sa pagdami ng mga naisusuot na device, flexible display, at micro-medical na device, ang mga proseso ng pagmamanupaktura ng FPC ay patuloy na uunlad tungo sa higit na katumpakan, flexibility, at pagiging maaasahan, na nagiging isang invisible na link na nagkokonekta sa hinaharap na electronic world.
