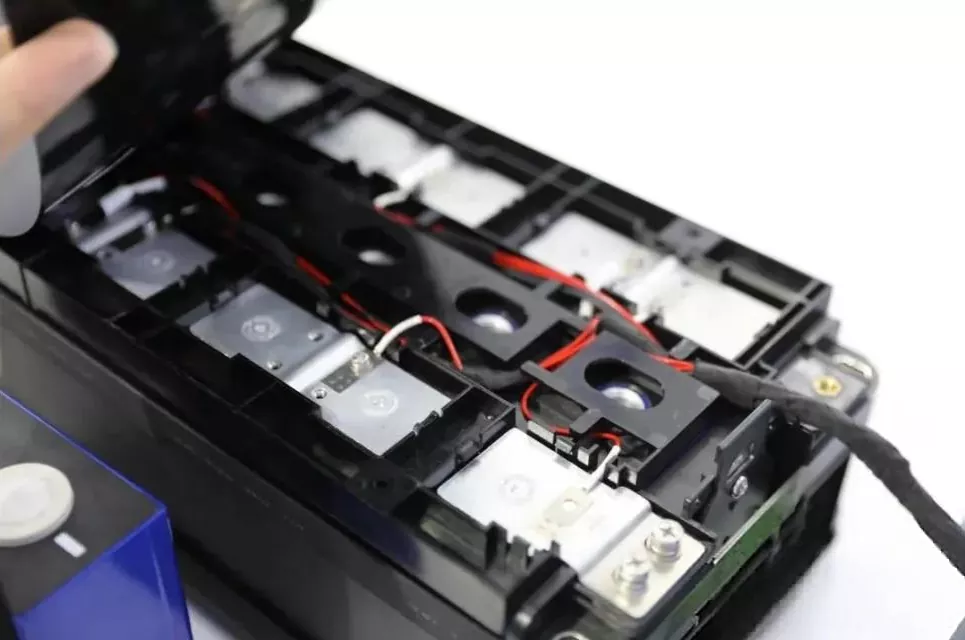

Power Battery Pack Cable-CCS

Ang Honflex Electronics ay nag-aalok ng Power Battery Pack Cable-CCS, na isang koneksyon ng baterya at bahagi ng pamamahala na nagsasama ng mga tradisyonal na cable (mga wire, terminal, connector) sa mga busbar, plastic na bahagi ng istruktura, mga sensor ng temperatura, at iba pang elemento sa isang yunit. Hindi tulad ng CCS batay sa FPC (flexible printed circuit), sinusuportahan namin ang pagpapasadya. Sa pamamagitan ng modular at pinagsama-samang disenyo, sistematikong na-upgrade namin ang dating nakakalat at hindi maayos na sensing harnesses. Ito ay isang pangunahing pangunahing module para sa pagsubaybay sa kaligtasan ng baterya, pagtatasa ng katayuan, at pag-optimize ng pagganap.

Dahil ang core welding at koneksyon sa loob ng module ay nakumpleto bago ang huling pagpupulong, sa pamamagitan ng pagsasama ng dose-dosenang o kahit na daan-daang mga nakakalat na mga punto ng pagpupulong sa ilang mga modular na bahagi, ang proseso ng produksyon ay pinasimple at ang rework rate dahil sa on-site welding o mahinang pagpupulong ay nabawasan.

Ang pinagsama-samang disenyo ng istraktura ng Power Battery Pack Cable-CCS ay epektibong nilulutas ang mga problema ng magulong tradisyonal na mga kable at pagkagambala at pagsusuot sa iba pang mga pipeline. Sa pamamagitan ng maayos na pag-aayos ng mga wire sa mga plastic bracket, pinapabuti nito ang paggamit ng espasyo at pinapadali din ang kasunod na gawain sa pagpapanatili. Bilang karagdagan, batay sa mature na proseso ng mga wiring ng automotive, ang supply chain ay nasa hustong gulang at ang mga gastos sa hilaw na materyales ay transparent, na nagbibigay ng perpektong pagpipilian para sa mga tagagawa na naghahanap ng isang matatag na landas sa pag-upgrade ngunit ayaw lumipat sa bagong proseso ng FPC.

Ang modular plastic structural component ay nagbibigay ng pinag-isang proteksyon sa pagkakabukod at mekanikal na pag-aayos para sa mga cable at mga punto ng koneksyon, na nagpapahusay sa vibration at impact resistance ng system. Tinitiyak ang kaligtasan ng pagpapatakbo

Istraktura at Katangian:

Isinasama ng modular integrated na disenyo ang mga nakakalat na independent voltage sampling lines at mga linya ng sensor ng temperatura sa pamamagitan ng mga connector at terminal sa isang maayos na pagpupulong ng wiring harness, sa panimula ay binabago ang tradisyonal na paraan ng pagpupulong ng "paglalagay muna ng mga nakakalat na linya, pagkatapos ay pagkonekta sa mga terminal", at paglikha ng mga standardized na functional unit.

2. Ang koneksyon sa pagitan ng busbar at mga terminal ng baterya ay karaniwang nakakamit sa pamamagitan ng laser welding. Naisasakatuparan ang koneksyon na ito sa pamamagitan ng crimping, welding, o pagsasama sa loob ng connector, na tinitiyak ang pangkalahatang katatagan ng istraktura at pag-iwas sa pagluwag ng isang wire.

3. Adaptive automation upgrade. Ang tradisyonal na maluwag na linyang mga kable ay umaasa sa manu-manong pagpupulong, habang ang Power Battery Pack Cable-CCS ay isinama sa module. Ang regular na hugis nito at malinaw na mga interface ay nagbibigay-daan dito upang umangkop sa mas mataas na antas ng mga awtomatikong proseso ng pagpupulong.

4. Ayon sa mga kinakailangan sa disenyo ng customer, maaari itong isama sa iba pang FPC o PCBA (Printed Circuit Board Assembly) upang bumuo ng hybrid integration solution. May mga "wiring harness + isolation board" o "FPC + vacuum forming/wiring harness" na mga scheme, na nakakatugon sa iba't ibang gastos, pagganap at mga kinakailangan sa espasyo.

Mga Parameter

Aplikasyon

Para sa mga proyektong sensitibo sa mga gastos at paglipat ng proseso, lalo na para sa mga baterya pack na may mga mature na sistema ng supply ng mga kable, sa pamamagitan ng paggawa ng kaunting mga pagbabago, ang kahusayan at pagiging maaasahan ay maaaring mapabuti. Para sa medium at large-sized na mga module ng baterya at mga sistema ng pag-iimbak ng enerhiya, pati na rin para sa mga komersyal na sasakyan at imbakan ng enerhiya, ang Power Battery Pack Cable-CCS ay maaaring magsilbi bilang bahagi ng isang "wiring + FPC" o "wiring + PCBA" na uri ng composite na solusyon sa CCS, na ginagamit ang mga natatanging pakinabang nito sa mataas na kasalukuyang transmission o mga partikular na uri ng koneksyon.

Ang aming pangako

Alam na alam namin ang mga hamon sa pagbabalanse na kinakaharap ng industriya ng electric battery sa pagitan ng kahusayan, pagiging maaasahan at gastos. Batay sa mature na automotive electrical connection technology, ito ay mahalaga. Ang halaga na aming inaalok ay hindi lamang sa pagbibigay ng mga de-kalidad na module na nakakatugon sa mga pamantayan ng grupo gaya ng "New Energy Battery Connection System (CCS) Component Technical Requirements", kundi pati na rin sa pagkakaroon ng komprehensibong kakayahan sa serbisyo na sumasaklaw sa structural design, proseso ng mga wiring, automated assembly integration at comprehensive testing verification. Nagiging maaasahan kaming kasosyo para sa iyo sa landas ng pag-upgrade ng disenyo at pagmamanupaktura ng battery pack. Kung gusto mong suriing mabuti ang mga teknikal na detalye ng cable CCS o ihambing ito sa iba pang mga teknikal na landas, mangyaring huwag mag-atubiling talakayin ang mga usapin sa pakikipagtulungan anumang oras. Maaari kang makipag-ugnayan kay Vice President Til Ding (Tel: +86 18750290300, Email:rding@hon-flex.com) o Business Manager na si Rick Wang (Tel:+86-15959382432, Email:yhwang@hon-flex.com), o bisitahin ang websitepara sa karagdagang impormasyon.
