Automotive Central Control Display FPC

Ang Automotive Central Control Display FPCs ay isang mahalagang subcategory ng flexible printed circuit boards, partikular na ginagamit para sa signal transmission at koneksyon sa automotive center console display system. Ang mga ito ay nagsisilbing pangunahing "nerve center" sa pagitan ng mga bahagi tulad ng center console screen, instrument panel, at HUD, at ang pangkalahatang kontrol at power system ng sasakyan. Kung ikukumpara sa tradisyonal na mga rigid printed circuit board (PCB), ang mga automotive center console display na FPC ay nagtataglay ng mga pangunahing bentahe gaya ng flexibility, foldability, thinness, at lightweight na disenyo. Maaari silang umangkop sa kumplikadong spatial na layout ng automotive center console area, flexible na umaayon sa mga hindi regular na istruktura ng mga bahagi ng center console, epektibong makatipid ng espasyo sa pag-install, gawing simple ang proseso ng pagpupulong ng center console system, at mapabuti ang kahusayan sa produksyon.

Bilang isa sa mga unang negosyo sa China na naglagay ng flexible na industriya ng electronics, ang Honflex Electronics ay malalim na nakikibahagi sa larangan ng FPC sa loob ng halos 20 taon. Sa kumpletong R&D system, advanced na kagamitan sa produksyon at mahigpit na kontrol sa kalidad, naging pangunahing supplier ito sa larangan ng Automotive Central Control Display FPC, na nagsisilbi sa maraming pangunahing domestic at dayuhang automaker at automotive electronics Tier1 supplier. Ang mga Automotive Central Control Display FPC ng kumpanya ay sumasaklaw sa iba't ibang uri tulad ng mga single-sided boards, double-sided boards, multi-layer boards at rigid-flex boards. Maaari nitong i-customize ang mga produkto ng iba't ibang mga detalye at pagganap ayon sa mga pangangailangan ng customer, ganap na umaangkop sa mga pangangailangan ng mga central control display system ng mga fuel vehicle at mga bagong sasakyang pang-enerhiya (pure electric, hybrid), na sumasaklaw sa entry-level, mid-range, high-end at iba pang full-scenario na mga modelo, na napagtatanto ang supply ng "one-stop" flexible circuit solutions.

Mga Pangunahing Katangian sa Istruktura

Ang Honflex Automotive Central Control Display FPC ay inengineered para sa automotive environment, pagbabalanse ng flexibility, tibay, at signal stability.

• High-end na PI Substrate:Kapal 0.025–0.1mm, mahusay na flexibility, paglaban sa init, at tibay. Sinusuportahan ang >100,000 bending cycle na may malakas na insulation at corrosion resistance.
• Precision Copper Foil:12μm–70μm ang kapal, opsyonal na pinagsamang tanso para sa high-speed signal transmission. Tinitiyak ng pinong linya/espasyo hanggang 0.03mm ang siksik na circuit integration.
• Dobleng Layer ng Proteksyon:Pinapahusay ng PI coverlay + solder mask ang insulation, wear resistance, at proteksyon sa kapaligiran. Pinapabuti ng disenyo ng reinforcement ang tibay ng connector.
• Custom na Hugis na Disenyo:Sinusuportahan ang mga kumplikadong baluktot, natitiklop, at hindi regular na mga istraktura upang magkasya sa mga compact na layout ng display ng automotive.

Pangunahing Kalamangan sa Pagganap

• Mataas na pagiging maaasahan:Lumalaban sa vibration (10–2000Hz), epekto (50G), at pangmatagalang baluktot. Dinisenyo para sa higit sa 15 taon na buhay ng serbisyo.
• Matatag na Pagpapadala ng Signal:Mababang pagkawala (≤0.5dB/cm @1GHz), malakas na performance ng EMC, at tumpak na kontrol ng impedance para sa stable na output ng display.
• Napakahusay na Kakayahang umangkop sa kapaligiran:Operating range -40℃ hanggang 125℃, lumalaban sa halumigmig, langis, at mga kemikal. Nakakatugon sa malupit na kondisyon ng sasakyan.
• Magaan at Manipis:Ang kapal ay 0.1–0.3mm, higit sa 60% na mas magaan kaysa sa matibay na PCB, na sumusuporta sa mga compact at energy-efficient na disenyo.
• Flexible na Pag-customize:Sinusuportahan ang iba't ibang laki, istruktura, at mga kinakailangan sa pagganap. Mabilis na sampling at matatag na mass production.

Ang Automotive Central Control Display FPC na solusyon na ito mula sa Honflex ay perpekto para sa mga modernong sistema ng pagpapakita ng sasakyan, na tinitiyak ang pagiging maaasahan, pagsasama, at pangmatagalang pagganap.

Mga Pangunahing Teknikal na Parameter

Ang mga pangunahing teknikal na parameter ng Honflex Electronics' Automotive Central Control Display FPCs ay mahigpit na sumusunod sa mga pamantayan ng industriya ng automotive, pagbabalanse ng pagganap at pagiging praktikal. Ang mga parameter ng mga produkto na may iba't ibang mga pagtutukoy ay maaaring ipasadya ayon sa mga pangangailangan ng customer. Ang pangunahing pangkalahatang mga parameter ay ang mga sumusunod:

Mga Sitwasyon ng Application

Na may mahusay na pagganap at malakas na mga kakayahan sa pag-customize, ang Honflex Electronics' Automotive Central Control Display FPC ay malawakang ginagamit sa mga central control display system ng iba't ibang uri ng mga sasakyan, kabilang ang mga fuel vehicle at bagong energy vehicle (pure electric, hybrid), na umaangkop sa entry-level, mid-range, high-end at iba pang full-scenario na mga modelo. Ang mga partikular na sitwasyon ng aplikasyon ay ang mga sumusunod. Ang lahat ng mga sitwasyon ng aplikasyon ay nakamit ang mass supply at lubos na kinikilala ng mga customer:

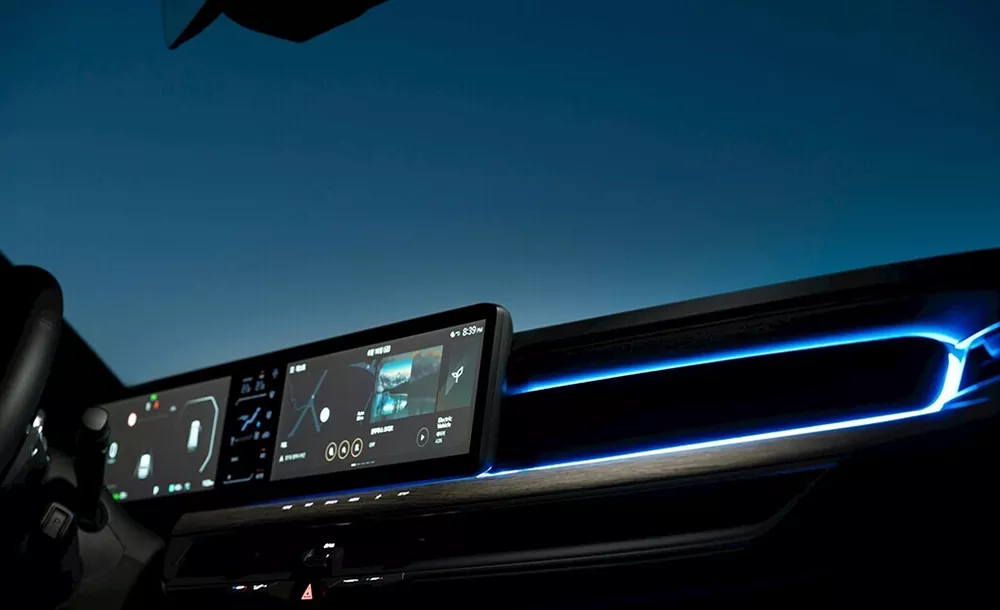

1. On-board Central Control Screen

Ang on-board na central control screen ay ang pangunahing bahagi ng automotive central control system, na responsable para sa pagpapakita ng navigation, entertainment, air conditioning control, sasakyan-machine interaction at iba pang impormasyon. Ang FPC ng Automotive Central Control Display ng Honflex Electronics ay ang pangunahing bahagi ng koneksyon sa pagitan ng sentral na screen ng kontrol at ng main board ng makina ng sasakyan at sistema ng supply ng kuryente. Sa mga katangian ng mataas na flexibility at thinness, ang produkto ay maaaring flexibly magkasya sa likod na istraktura ng central control screen, mapagtanto ang matatag na signal transmission, at matiyak ang high-definition display at maayos na interaksyon ng central control screen. Kasama sa mga naaangkop na uri ng central control screen ang nakasuspinde na central control screen, naka-embed na central control screen, dual-screen, triple-screen, atbp., na sumasaklaw sa iba't ibang laki gaya ng 10.25 inches, 12.3 inches, at 15.6 inches, na malawakang ginagamit sa mga kotse, SUV, MPV at iba pang uri ng mga sasakyan. Halimbawa, ang dual-screen na central control na produkto ng FPC na ibinigay ng kumpanya para sa isang pangunahing bagong energy automaker ay napagtanto ang kasabay na pagpapadala ng signal sa pagitan ng central control screen at ang panel ng instrumento, nang walang pagyeyelo o pagkaantala, na nagpapahusay sa karanasan sa pakikipag-ugnayan ng user.

2. Panel ng Instrumentong Automotive

Ang panel ng instrumento ng sasakyan ay responsable para sa pagpapakita ng pangunahing impormasyon tulad ng bilis ng sasakyan, bilis, dami ng gasolina, at temperatura ng tubig, at may napakataas na kinakailangan para sa katatagan at pagiging maaasahan ng paghahatid ng signal. Ang Honflex Electronics' Automotive Central Control Display FPC ay angkop para sa iba't ibang uri tulad ng tradisyonal na mekanikal na mga panel ng instrumento, likidong kristal na mga panel ng instrumento, at ganap na likidong kristal na mga panel ng instrumento, na maaaring mapagtanto ang matatag na paghahatid ng signal sa pagitan ng panel ng instrumento at ng sasakyan ECU (Electronic Control Unit), na tinitiyak ang real-time at tumpak na pagpapakita ng impormasyon ng panel ng instrumento. Ang produkto ay may mahusay na anti-vibration at anti-electromagnetic interference performance, na maaaring labanan ang engine vibration at electromagnetic interference ng on-board electronic equipment, pag-iwas sa mga problema tulad ng mga error sa display at signal interruption ng panel ng instrumento. Kasabay nito, ang magaan at manipis na disenyo ng produkto ay maaaring makatipid sa panloob na espasyo ng panel ng instrumento, na tumutulong sa panel ng instrumento na mag-upgrade patungo sa miniaturization at pagsasama. Sa kasalukuyan, ang mga produkto ng instrumento panel ng kumpanya na FPC ay malawakang inilapat sa mga pangunahing modelo ng maraming mga automaker, at ang kanilang pagiging maaasahan ay na-verify ng merkado.

3. HUD Head-Up Display System

Ang HUD head-up display system ay maaaring mag-project ng impormasyon sa pagmamaneho ng sasakyan, impormasyon sa nabigasyon, atbp. papunta sa front windshield, na maginhawa para sa mga driver na tingnan at pahusayin ang kaligtasan sa pagmamaneho. Ito ay isang pangunahing pagsasaayos ng mga high-end na kotse at bagong enerhiya na sasakyan. Bilang pangunahing bahagi ng koneksyon ng HUD system, ang Honflex Electronics' Automotive Central Control Display FPC ay responsable para sa pagpapadala ng signal sa pagitan ng HUD display at ng system ng makina ng sasakyan at ECU, na nangangailangan ng mataas na katatagan ng signal, mataas na adaptability sa kapaligiran at mataas na pagiging maaasahan. Magagawa ng produkto ang matatag na pagpapadala ng high-speed data, tiyakin ang malinaw at real-time na projection ng impormasyon ng HUD, at maiwasan ang mga problema tulad ng blurred projection, freeze, at interruption; sa parehong oras, ang produkto ay maaaring umangkop sa kapaligiran ng pag-install ng sistema ng HUD (malapit sa kompartamento ng engine, mataas na temperatura at malakas na panginginig ng boses), may mahusay na paglaban sa init at pagganap ng anti-vibration, at ang buhay ng serbisyo nito ay naka-synchronize sa HUD system. Ang produkto ng FPC na partikular sa HUD na ibinigay ng kumpanya para sa isang high-end na automaker ay nakapasa sa mga mahigpit na pagsubok sa kapaligiran, maaaring gumana nang matatag sa mahabang panahon sa mga kapaligirang may mataas na temperatura at vibration, at lubos na kinikilala ng mga customer.

4. On-board Entertainment System

Ang on-board entertainment system (tulad ng on-board na audio, rear entertainment screen, on-board DVD, atbp.) ay isang mahalagang bahagi upang mapabuti ang karanasan sa pagsakay sa sasakyan, at ang kalidad ng signal transmission nito ay direktang nakakaapekto sa karanasan sa entertainment. Ang Honflex Electronics' Automotive Central Control Display FPC ay maaaring gamitin para sa signal connection ng on-board entertainment system, na napagtatanto ang stable na transmission ng audio at video signal, at pag-iwas sa mga problema tulad ng audio freeze at video screen flower. Ang produkto ay may mahusay na electromagnetic compatibility, na maaaring epektibong labanan ang electromagnetic interference sa on-board na kapaligiran, tiyakin ang kadalisayan ng mga signal ng audio at video, at mapabuti ang karanasan sa entertainment. Kasabay nito, ang kakayahan sa pagpapasadya ng produkto ay maaaring umangkop sa iba't ibang uri ng on-board entertainment system, na nagbibigay ng mga nababagong solusyon sa koneksyon para sa mga bahagi tulad ng mga rear entertainment screen at on-board na audio. Halimbawa, ang produktong FPC na ibinigay ng kumpanya para sa rear entertainment screen ng isang partikular na automaker ay napagtanto ang pag-synchronize ng signal sa pagitan ng entertainment screen at ng central control system, sinusuportahan ang high-definition na pag-playback ng video at audio transmission, at pinapabuti ang karanasan sa pagsakay ng mga nasa likurang pasahero.

5. Bagong Energy Vehicle Central Control Auxiliary System

Sa mga bagong sasakyang pang-enerhiya (pure electric, hybrid), kailangan ding ikonekta ng central control display system ang mga pangunahing bahagi gaya ng battery management system (BMS) at motor control system, na nagpapakita ng impormasyon tulad ng lakas ng baterya, cruising range, at charging status, na may mas mataas na mga kinakailangan para sa pagganap ng mga produkto ng FPC. Naglalayon sa mga pangangailangan ng mga bagong sasakyang pang-enerhiya, na-optimize ng Honflex Electronics ang mataas na boltahe na resistensya at pagganap ng anti-electromagnetic interference ng produkto, na maaaring mapagtanto ang matatag na paghahatid ng signal sa pagitan ng central control system at BMS, motor control system, na tinitiyak ang katumpakan at real-time ng central control display ng impormasyon ng mga bagong sasakyan ng enerhiya. Ang produkto ay may mahusay na mataas na temperatura na resistensya, na maaaring umangkop sa mataas na temperatura na kapaligiran malapit sa kompartamento ng baterya ng mga bagong sasakyang pang-enerhiya, at ang magaan na disenyo ay makakatulong sa mga bagong sasakyang pang-enerhiya na mapabuti ang kanilang saklaw ng paglalakbay. Sa kasalukuyan, ang mga produkto ng FPC ng kumpanya para sa mga bagong energy vehicle central control display ay mass-apply sa maraming mainstream na bagong energy automaker, na umaangkop sa mga purong electric car, SUV, hybrid na modelo, atbp., na nagbibigay ng suporta para sa matalinong pag-develop ng mga bagong energy vehicle.

Pagsuporta sa mga Bentahe ng Honflex Electronics

Bilang isang nangungunang enterprise sa flexible electronics industry ng China, ang Honflex Electronics ay malalim na nakikibahagi sa FPC field sa loob ng halos 20 taon, na may kumpletong R&D, production, quality control at after-sales service system, na nagbibigay ng malakas na suporta para sa R&D, produksyon at supply ng Automotive Central Control Display FPCs, at isang mapagkakatiwalaang partner para sa mga customer:

1. Malakas na Lakas ng R&D

Ang kumpanya ay may isang propesyonal na pangkat ng R&D, at ang mga pangunahing tauhan ng R&D ay may higit sa 10 taon ng karanasan sa R&D sa industriya ng FPC, na sumasaklaw sa materyal na R&D, disenyo ng istruktura, pag-optimize ng proseso, pagsubok sa pagiging maaasahan at iba pang larangan. Ang kumpanya ay nagtatag ng isang nababaluktot na electronics R&D center, na nilagyan ng advanced na R&D equipment at mga simulation tool, na maaaring mabilis na magsagawa ng R&D ng produkto, pag-optimize ng proseso at pagsubok sa pagganap. Kasabay nito, binibigyang-pansin ng kumpanya ang kooperasyon sa industriya-unibersidad-pananaliksik, nagtatag ng pangmatagalang ugnayang kooperatiba sa maraming mga domestic na unibersidad at mga instituto ng pananaliksik, at magkatuwang na isinasagawa ang R&D ng mga pangunahing teknolohiya ng flexible electronics upang mapabuti ang pangunahing competitiveness ng mga produkto. Hanggang ngayon, ang kumpanya ay may daan-daang invention patent at utility model patent na nauugnay sa mga flexible circuit, at ang mga pangunahing teknolohiya nito sa larangan ng automotive FPC ay nasa nangungunang antas sa industriya, na mabilis na makakatugon sa mga pangangailangan sa teknolohikal na pag-upgrade ng industriya ng automotive at magbigay sa mga customer ng mga solusyon sa produkto na nakikita sa hinaharap.

2. Advanced na Kagamitan sa Produksyon

Ang kumpanya ay may modernong base ng produksyon, nilagyan ng mga advanced na kagamitan sa produksyon na na-import mula sa ibang bansa, na sumasaklaw sa buong proseso ng produksyon ng substrate cutting, copper foil lamination, etching, lamination, drilling, welding, testing, atbp., na napagtatanto ang awtomatiko at katumpakan na produksyon ng mga produkto. Kabilang sa mga ito, ang mga kagamitan sa pag-ukit, kagamitan sa paglalamina, kagamitan sa pagsubok, atbp. ay umabot sa internasyonal na advanced na antas, na maaaring matiyak ang katumpakan ng produksyon at pagkakapare-pareho ng mga produkto; ang paggamit ng mga awtomatikong linya ng produksyon ay hindi lamang nagpapabuti sa kahusayan ng produksyon, ngunit binabawasan din ang mga error sa operasyon ng tao at pinapabuti ang rate ng kwalipikasyon ng produkto. Ang production base ng kumpanya ay nakapasa sa ISO/TS 16949 automotive industry quality system certification at ISO 14001 environmental management system certification, na napagtatanto ang standardized at standardized na pamamahala ng proseso ng produksyon, na maaaring matugunan ang mga mahigpit na pangangailangan ng automotive industry para sa kalidad ng produkto at katatagan ng produksyon. Kasabay nito, ang kumpanya ay may malakihang kapasidad ng mass production, na may taunang output na sampu-sampung milyong metro kuwadrado, na maaaring matugunan ang mga pangangailangan ng mass supply ng mga customer.

3. Mahigpit na Kontrol sa Kalidad

Ang kumpanya ay nagtatag ng isang kumpletong sistema ng kontrol sa kalidad, mahigpit na sumusunod sa pamantayan ng sistema ng kalidad ng industriya ng automotive na ISO/TS 16949, na napagtatanto ang buong proseso ng kontrol sa kalidad mula sa pagkuha ng hilaw na materyal, kontrol sa proseso ng produksyon hanggang sa pagsubok sa pabrika ng produkto. Sa link sa pagkuha ng hilaw na materyal, mahigpit na sinusuri ng kumpanya ang mga supplier ng mga pangunahing hilaw na materyales tulad ng mga substrate, copper foil, at tinta, at nagtatatag ng isang sistema ng pagsusuri ng supplier upang matiyak na ang kalidad ng mga hilaw na materyales ay nakakatugon sa mga kinakailangan; sa proseso ng produksyon, maramihang kalidad
