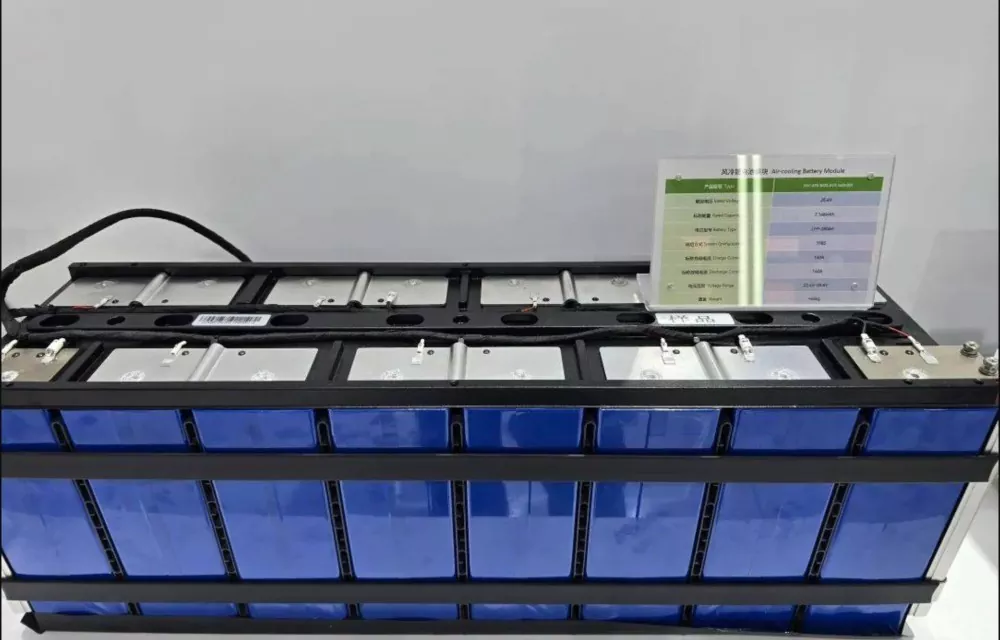

Cable CCS para sa Energy Storage Battery Pack

Ang Cable CCS para sa energy storage na mga battery pack ay isang koneksyon ng baterya at bahagi ng pamamahala na nagsasama ng mga tradisyonal na wiring harnesses (mga wire, terminal, connector) na may mga busbar, plastic na bahagi ng istruktura, mga sensor ng temperatura, at iba pang elemento sa isang yunit. Hindi tulad ng CCS na nakabatay sa Flexible Printed Circuit (FPC), pinapanatili nito ang klasikong istraktura ng cable harness at sistematikong ina-upgrade ang dati nang nakakalat at hindi maayos na sensing harnesses sa pamamagitan ng modular at integrated na disenyo. Bilang "structured neural network" ng Battery Management System (BMS), responsable ito para sa mapagkakatiwalaang pagkolekta ng mga signal ng boltahe at temperatura mula sa bawat indibidwal na cell, na nagsisilbing isang kritikal na pundasyong module para sa pagsubaybay sa kaligtasan ng baterya, pagtatasa ng estado, at pag-optimize ng pagganap sa mga nakatigil na sistema ng imbakan ng enerhiya.

Pangunahing Istraktura at Mga Tampok

1. Modular Integrated Design:

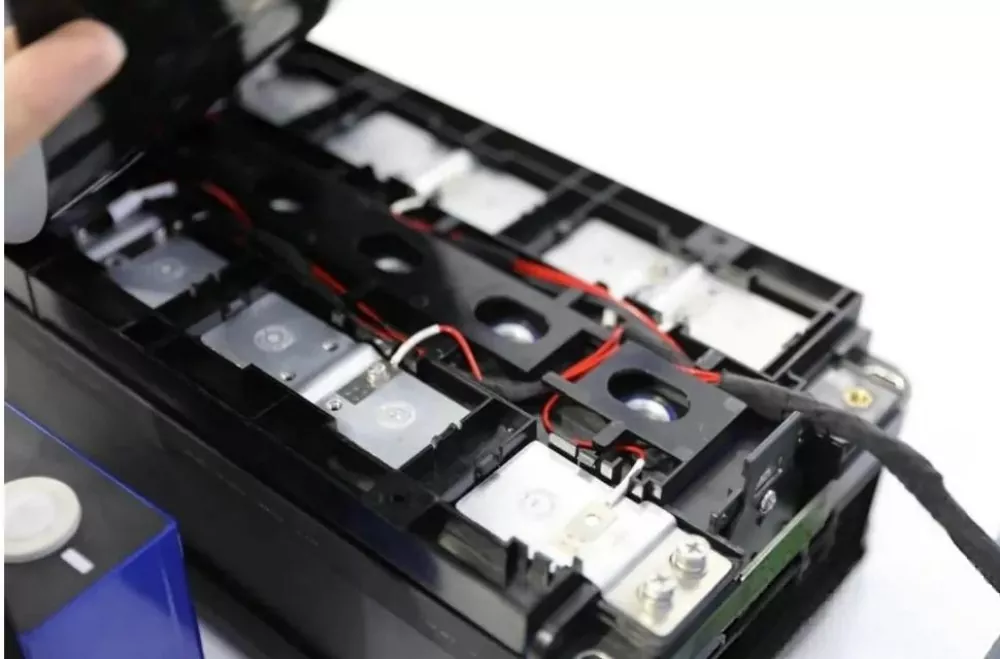

Ang mga nakakalat na independent voltage sampling cable at mga wire ng sensor ng temperatura ay isinama sa maayos na harness assemblies sa pamamagitan ng mga connector at terminal. Ang mga ito ay pre-assembled na may tanso/aluminum busbars (na may mga cell series/parallel na koneksyon) at insulating plastic bracket (isolating plates) upang bumuo ng isang kumpletong module. Ang disenyong ito ay pangunahing binabago ang tradisyonal na mode ng pagpupulong ng "unang paglalagay ng mga nakakalat na wire, pagkatapos ay paglalagay ng mga terminal," na lumilikha ng mga standardized na functional unit na iniakma para sa malakihang pag-install ng imbakan ng enerhiya.

2. Matatag at Maaasahang Arkitektura ng Koneksyon:

Ang mga koneksyon sa pagitan ng mga busbar at mga terminal ng cell ay karaniwang gumagamit ng mga prosesong mataas ang pagiging maaasahan gaya ng laser welding.

Ang mga koneksyong elektrikal sa pagitan ng cable harness at mga sensing point sa mga busbar ay nakakamit sa pamamagitan ng crimping, welding, o pagsasama sa loob ng mga connector, na tinitiyak ang isang matatag na istraktura at pag-iwas sa panganib ng indibidwal na wire loosening.

3. Kakayahang umangkop sa Automation:

Bagama't umaasa ang mga tradisyunal na scattered cable sa manu-manong pag-assemble, kapag naisama na sa isang CCS module, ang regular na hugis at tinukoy na mga interface nito ay nagbibigay-daan sa pag-adapt sa mas mataas na antas ng mga automated na proseso ng pagpupulong, tulad ng robotic positioning at installation—na mahalaga para sa produksyon ng high-volume na energy storage.

4. Kakayahang umangkop sa mga Teknikal na Pathway:

Ang Cable CCS ay isang mahalagang sangay sa pagpapaunlad ng teknolohiya ng CCS. Batay sa mga kinakailangan sa disenyo, maaari rin itong isama sa iba pang mga teknikal na landas tulad ng FPC o PCBA (Printed Circuit Board Assembly) upang bumuo ng mga hybrid integrated solution, gaya ng "Cable + Isolating Plate" o "FPC + Vacuum Forming / Cable," na nakakatugon sa magkakaibang gastos, performance, at spatial na kinakailangan para sa iba't ibang application ng pag-iimbak ng enerhiya.

Mga kalamangan

1. Mataas na Produksyon at Kahusayan ng Pagpupulong: Ang pagsasama ng dose-dosenang o daan-daang nakakalat na mga assembly point sa pag-install ng ilang modular na bahagi ay makabuluhang pinapasimple ang proseso ng produksyon para sa malalaking pack ng baterya na imbakan ng enerhiya.

2. Pagkakaaasahan ng Koneksyon at Pare-parehong Kalidad: Ang core welding at mga koneksyon sa loob ng module ay nakumpleto bago ang huling pagpupulong, na binabawasan ang mga kumplikadong operasyon sa loob ng battery pack at pinababa ang kabuuang rate ng rework ng pack na dulot ng mahinang onsite welding o assembly. Tinitiyak ng standardized na produksyon ang pagkakapare-pareho ng produkto sa mga deployment na may mataas na dami.

3. Maayos na Istraktura at Space Optimization: Tinutugunan ng pinagsamang disenyo ang mga isyu tulad ng magulo na pagruruta ng mga tradisyunal na harnesses at potensyal na interference/wear sa iba pang mga bahagi. Ang mga cable ay maayos na naka-secure sa loob ng mga plastic na bracket, nagpapaliwanag ng layout at nagpapahusay sa paggamit ng panloob na pack space at kaginhawaan sa pagpapanatili—na mahalaga para sa malakihang mga sistema ng pag-iimbak ng enerhiya na nangangailangan ng pana-panahong pagpapanatili.

4. Gastos at Supply Chain Maturity: Batay sa mahusay na itinatag na mga proseso ng automotive at industrial na mga wiring harness, ang supply chain ay mature, at ang mga gastos sa hilaw na materyales ay medyo transparent. Para sa mga proyekto sa pag-iimbak ng enerhiya na nagbibigay-priyoridad sa bankability at napatunayang teknolohiya, ito ay kumakatawan sa isang matatag at mababang-panganib na pagpipilian kumpara sa mga mas bagong FPC-based na diskarte.

5. Pinahusay na Proteksyon at Kaligtasan: Ang mga modular na plastic na bahagi ng istruktura ay nagbibigay ng pinag-isang proteksyon sa pagkakabukod at mekanikal na pag-aayos para sa mga cable at mga punto ng koneksyon, pagpapabuti ng vibration at impact resistance, at pinapadali ang pagsunod sa mahigpit na mga kinakailangan sa kaligtasan tulad ng flame retardancy (UL94 V-0) at high-voltage isolation.

Mga aplikasyon

Ang produktong ito ay kumakatawan sa isang napatunayan, maaasahang daanan ng pag-upgrade mula sa tradisyonal na nakakalat na mga kable hanggang sa mga pinagsama-samang solusyon sa loob ng mga pack ng baterya sa pag-iimbak ng enerhiya, na pangunahing inilalapat sa:

1. Utility-Scale Energy Storage Systems: Para sa malalaking pag-install ng baterya na nangangailangan ng matatag, magagamit na mga koneksyon na may napatunayang pangmatagalang pagiging maaasahan.

2. Commercial and Industrial (C&I) Energy Storage: Kung saan ang cost-effectiveness at kadalian ng maintenance ay inuuna kasama ng maaasahang performance.

3. Residential Energy Storage Cabinets: Mga application na nakikinabang mula sa pinasimpleng pag-install at mga field-serviceable na koneksyon.

Ang Aming Misyon

Lubos naming nauunawaan ang pagbabalanse ng mga hamon sa pagitan ng kahusayan, pagiging maaasahan, at gastos sa industriya ng pag-iimbak ng enerhiya. Ang aming Cable CCS solution, na binuo sa mature na pang-industriya na wiring harness na teknolohiya at pinahusay sa pamamagitan ng modular integration, ay nag-aalok ng matatag at napatunayang daan ng produkto para sa mga application ng pag-iimbak ng enerhiya. Hindi lamang kami nagbibigay ng mga de-kalidad na module na sumusunod sa mga nauugnay na pamantayan ng industriya, ngunit nagtataglay din kami ng malalim na mga kakayahan sa serbisyo na sumasaklaw sa disenyo ng istruktura, cable harness engineering, automated assembly integration, at komprehensibong pagsubok at pagpapatunay. Nakatuon kami sa pagtulong sa mga customer na baguhin ang kumplikado, labor-intensive na proseso ng pagpupulong ng cable tungo sa streamlined, maaasahang modular installation—na makabuluhang nagpapalakas ng kahusayan sa produksyon at pangmatagalang pagiging maaasahan ng system. Sa aming malalim na karanasan sa parehong automotive at stationary na mga application ng pag-iimbak ng enerhiya, kami ang iyong pinagkakatiwalaang partner para sa disenyo at pagmamanupaktura ng battery pack, para man sa mga pilot project o gigawatt-scale deployment.

Faq

1. Ano ang mga pakinabang ng mga solusyon sa Chengshi Cable CCS?

Nag-aalok ang Chengshi Cable CCS ng flexible modular na disenyo, mataas na conductivity, maaasahang insulation, at cost-effective na pagmamanupaktura, tinitiyak ang matatag na performance at madaling pag-install para sa mga ESS application.

2. Maaari ka bang magbigay ng pasadyang mga solusyon sa Cable CCS?

Oo, bilang isang manufacturer at supplier ng China, nagbibigay ang Chengshi ng ganap na customized na mga disenyo ng Cable CCS batay sa boltahe, kasalukuyang, layout, at mga kinakailangan sa proyekto.

3. Anong mga materyales ang ginagamit sa iyong Cable CCS system?

Gumagamit kami ng mataas na kalidad na mga konduktor na tanso o aluminyo, mga precision insulation na materyales, at matibay na coatings para matiyak ang kaligtasan, conductivity, at mahabang buhay ng serbisyo.

4. Anong mga application ang angkop para sa Cable CCS?

Ang aming mga Cable CCS solution ay malawakang ginagamit sa mga energy storage system (ESS), lithium battery pack, renewable energy storage, at industrial power system.

5. Paano mo matitiyak ang kalidad ng produkto?

Sinusunod ng Chengshi ang mahigpit na proseso ng pagkontrol sa kalidad, kabilang ang mga electrical testing, insulation verification, at durability testing para matugunan ang mga internasyonal na pamantayan.

6. Ano ang iyong kapasidad sa produksyon at lead time?

Sa mga mature na proseso ng pagmamanupaktura at nasusukat na mga linya ng produksyon, tinitiyak namin ang matatag na supply at mabilis na paghahatid para sa maramihang mga order.
