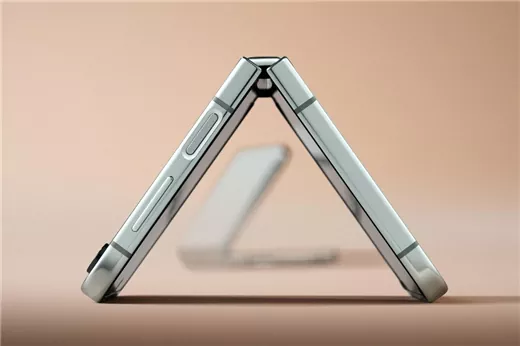

Foldable Screen Hinge Area Adapter Rigid-flex PCB

Ang Foldable Screen Hinge Area Adapter Rigid-flex PCB ay isang kritikal na interconnection carrier na nagbibigay-daan sa mataas na integration, mataas na pagiging maaasahan, at foldability sa modernong smartphone display modules. Sa pamamagitan ng paggamit ng isang pinagsama-samang istraktura kung saan ang mga matibay na lugar ay nagse-secure ng mga bahagi at ang nababaluktot na bahagi ay sumasailalim sa dynamic na baluktot, tinitiyak nito ang katatagan ng circuit, integridad ng signal, at mekanikal na tibay sa loob ng limitadong espasyo. Ito ay isang pangunahing teknolohikal na enabler para sa mas manipis at mas magaan na mga device.

Pangunahing Istruktura at Mga Tampok:

3D Routing: Ang flexible na bahagi ay maaaring tiklupin o baluktot na parang papel, na ganap na ginagamit ang patayong espasyo sa loob ng telepono para itiklop ang mga bahagi gaya ng driver IC sa likod ng screen, at sa gayon ay pinapagana ang mga ultra-makitid na bezel o kahit na walang bezel na full-screen na mga disenyo. Pinapadali nito ang ultra-manipis na disenyo ng smartphone.

Ang rigid-flex board na ginagamit sa mga display module ay isang mahalagang bahagi na nagkokonekta sa display driver IC sa mainboard. Pinagsasama nito ang pagkabaluktot ng mga flexible circuit na may katatagan ng mga matibay na board, na bumubuo ng pundasyon para sa pagkamit ng mataas na screen-to-body ratio at manipis, magaan na disenyo.

Pangunahing Kalamangan sa Pagganap:

1. Pagbawas ng Kapal: Tinatanggal ang kapal ng mga connector at kalabisan na mga layer ng takip ng mga matibay na board, na nagreresulta sa isang mas manipis na pangkalahatang istraktura kumpara sa mga discrete na solusyon.

2. Superior Signal Integrity: Gumagamit ng mga high-density na mga wiring technique (hal., differential pair routing) at mababang dielectric loss na materyales para matatag na magpadala ng high-speed na mga stream ng data ng imahe (sumusuporta sa 4K/8K na video), na epektibong pinipigilan ang signal attenuation at electromagnetic interference, na tinitiyak na walang pagkawala ng data, low-pixelency ng data.

3. Interference Immunity: Kung ikukumpara sa mahahabang flexible na mga cable, ang mga rigid-flex boards ay nagpapaikli sa mga signal path at maaaring epektibong ihiwalay ang electromagnetic interference sa pamamagitan ng copper pouring o shielding films.

4. Structural Integrity: Ang mga interconnection sa pagitan ng matibay at nababaluktot na mga seksyon ay nabuo sa pamamagitan ng panloob na chemical deposition at plating, sa halip na solder joints. Ginagawa nitong mas mataas ang baluktot na pagtutol sa junction kaysa sa tradisyonal na "FPC + connector" o "FPC soldered to rigid board" na solusyon.

5. Mataas na Shock Resistance: Ang pinagsama-samang istraktura ay nagpapaliit sa panganib ng solder joint failure, na tinitiyak ang matatag na paghahatid ng signal kahit na sa mga patak o vibration.

6. Sinusuportahan ang Dynamic Bending: Sa mga foldable na telepono, maaari itong makatiis ng higit sa 400,000 paulit-ulit na pagliko habang pinapanatili ang pagganap ng kuryente.

Mga Pangunahing Teknikal na Parameter:

1. Mga Structural Parameter:

Layer Count & Structure: Karaniwang 4-6 na layer, gamit ang "rigid-flex" construction.

Kapal: Ang flexible na lugar ay karaniwang 0.1-0.2mm para sa matinding nipis; matibay na kapal ng lugar na idinisenyo ayon sa mga kinakailangan sa pag-mount ng bahagi at pagruruta.

Minimum Bending Radius: Maaaring mas mababa sa 0.5mm, na angkop para sa mga masikip na baluktot na espasyo.

2. Pagganap ng Elektrisidad:

Line Width/Space: Hanggang 40μm - 50μm, nakakatugon sa mga kinakailangan sa high-density signal transmission.

Impedance Control: Mahigpit na impedance control (hal., 100Ω ±10%) para sa high-speed differential signal (hal., MIPI DSI).

Transmission Bandwidth: Sinusuportahan ang high-speed data transmission ng ilang Gbps bawat channel, nakakatugon sa mataas na resolution, high-frame-rate na mga kinakailangan sa display.

3. Mga Materyales at Pagiging Maaasahan:

Substrate: Ang flexible na seksyon ay maaaring gumamit ng Polyimide (PI) o mas mataas na pagganap na Liquid Crystal Polymer (LCP), na ang huli ay nag-aalok ng mga pakinabang sa ultra-thinness, mababang pagkawala, at baluktot na tibay.

Bending Endurance: Dynamic na bending life requirement>400,000 cycles.

Temperatura sa Pagpapatakbo: -30°C hanggang +85°C, nakakatugon sa mahigpit na mga kinakailangan sa kapaligiran sa paggamit ng consumer electronics..

Mga Sitwasyon ng Application

Ang Foldable Screen Hinge Area Adapter Rigid-flex PCB ay ang pangunahing interconnection at solusyon sa suporta para sa mga modernong sistema ng pagpapakita ng smartphone, pangunahin ang paghahatid ng mga high-end na foldable na screen ng telepono. Ang mahusay na paglaban nito sa paulit-ulit na baluktot ay ginagawa itong isang perpektong pagpipilian para sa pagkonekta ng mga natitiklop na display na bumabagtas sa lugar ng bisagra.

Ang aming Value Proposition

Dalubhasa kami sa pagbibigay ng nangunguna sa industriya ng mga rigid-flex board solution para sa display interconnection sa sektor ng mobile phone. Nag-aalok kami hindi lamang ng mga standardized na produkto na may mataas na pagiging maaasahan ngunit nagtataglay din ng malakas na kakayahan sa collaborative na disenyo, simulation optimization, at custom na pag-develop. Sinusuportahan ng malalim na kadalubhasaan sa precision circuit processing, materials science, thermal simulation, at signal integrity analysis, malapit kaming nakikipagtulungan sa mga customer para magbigay ng full-process na suporta—mula sa disenyo ng konsepto hanggang sa mass production—na iniayon sa mga partikular na disenyo ng ID, stacking architecture, at display performance target. Nakatuon kami sa paggamit ng makabagong engineering upang matulungan ang mga customer na itulak ang mga hangganan ng espasyo at pagganap sa mga system ng pagpapakita ng smartphone, na lumilikha ng mas malinaw at mas matatag na mga visual na karanasan, na ginagawa kang iyong pinagkakatiwalaang pangunahing bahagi ng kasosyo.
